En lugar de usar hasta 10 hilos por cada pulsador son necesarios solamente 2 hilos con conexión rápida para ir enlazando esclavo con esclavo en el bus ASI. Hasta un máximo de 62 pulsadores pueden enlazarse con un único cable de 2 hilos. El bus ASI permite ahorrar en mano de obra y tiempos de montaje, se eliminan fallos de cableado permitiendo fácilmente la ampliación de la instalación. Las cámaras de contactos ASI de Schlegel pueden conectarse en cualquier punto de la red ASI. Cada pulsador y piloto representa un único esclavo con su dirección individual dentro de la estructrura ASI.
Características de los esclavos ASI

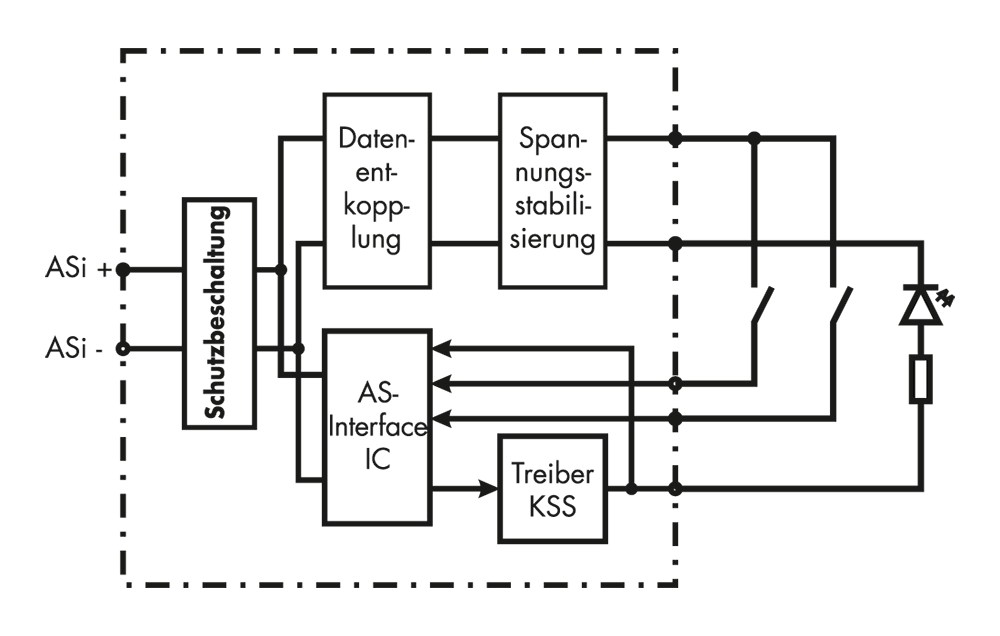

Diagrama de bloques
Bits de datos de entradas y salidas
General
Salidas | ||
bit | Info (Interface 3) | estado |
D0 | 0 | LED off |
1 | LED on | |
D1 |
0 | LED off |
1 | LED on |
Entradas | ||
bit | Info (Interface 3) | estado |
D2 | 0 | pulsador 1 no actuado |
1 | pulsador 1 actuado | |
D3 |
0 | pulsador 2 no actuado |
1 | pulsador 2 actuado |
Pulsador | ||
posicion | no actuado | actuado |
bit | ||
D13 | 0 | 1 |
D12 | 0 | 1 |
Selectores de llave o maneta de 2 posiciones (1 émbolo)
2 Posiciones, 1 émbolo | 0 - 1 | |
posicion | 0 | 1 |
bit | ||
D13 | 0 | 1 |
D12 | 0 | 1 |
Selectores de llave o maneta de 3 posiciones (2 émbolos)
3 Posiciones, 2 émbolos | 1 - 0 - 2 | ||
posicion | 1 | 0 | 2 |
bit | |||
D13 | 1 | 0 | 0 |
D12 | 0 | 0 | 1 |
Aclaración
Sobre selectores de llave o maneta de 3 posiciones con 2 émbolos: ya que la cámara de contactos ASI se puede insertar en el cuerpo del selector en dos posiciones desfasadas 90º una respecto a la otra recomendamos el siguiente orden de montaje para evitar un cambio de las funciones del actuador y tener una ordenación correcta de los bits de entrada. (DI2, DI3):
Control de la intensidad luminosa del LED
El controld e la intensidad luminosa de los LEDs (4 niveles de dimmer) pude realizarse a través de una llamada de los parámetros del maestro que cambia la tensión modulada en PWM. De esta forma la corriente suministrada acada salida se puede reducir en 4 niveles (para cada salida D0/D1 de forma individual) desde el 100% al 50%, 25% y hasta el 12,5% del valor nominal. Con el control del LED a través de las salidas D0 y D1 es posible conmutar entre dos niveles distintos de luminosodad. Esto se hace con la función „Write Parameter“.
Parametrosdel bus ASI para el control de la intensidad de los LED
P2 | P1 | P0 | |
1 | 1 | 1 | Salida D0 continuo (por defecto) |
1 | 0 | 1 | Salida D0 50% (frecuencia PWM 125 Hz) |
1 | 1 | 0 | Salida D0 25% (frecuencia PWM125 Hz) |
1 | 0 | 0 | SalidaD0 12,5 % (frecuencia PWM 125 Hz) |
0 | 1 | 1 | Salida D1 continuo (por defecto |
0 | 0 | 1 | Salida D1 50% (frecuencia PWM 125 Hz) |
0 | 1 | 0 | SalidaD1 25% (frecuencia PWM125 Hz) |
0 | 0 | 0 | Salida D1 12,5% (frecuencia PWM 125 Hz) |
0 | 0 | A4 | A3 | A2 | A1 | A0 | 1 | Sel | P2 | P1 | P0 | PB | 1 |
Normas y estándares
El bus ASI o interface ASI se rige por la norma europea EN 50295 o bien por el estándar internacional IEC 62026-2.
Certificación y marcado
La fiabilidad e inmunidad de los esclavos Schlegel ha sido certificada por un laboratorio autorizado. Todos los productos así certificados incorporan el marcado de certificación ASI.

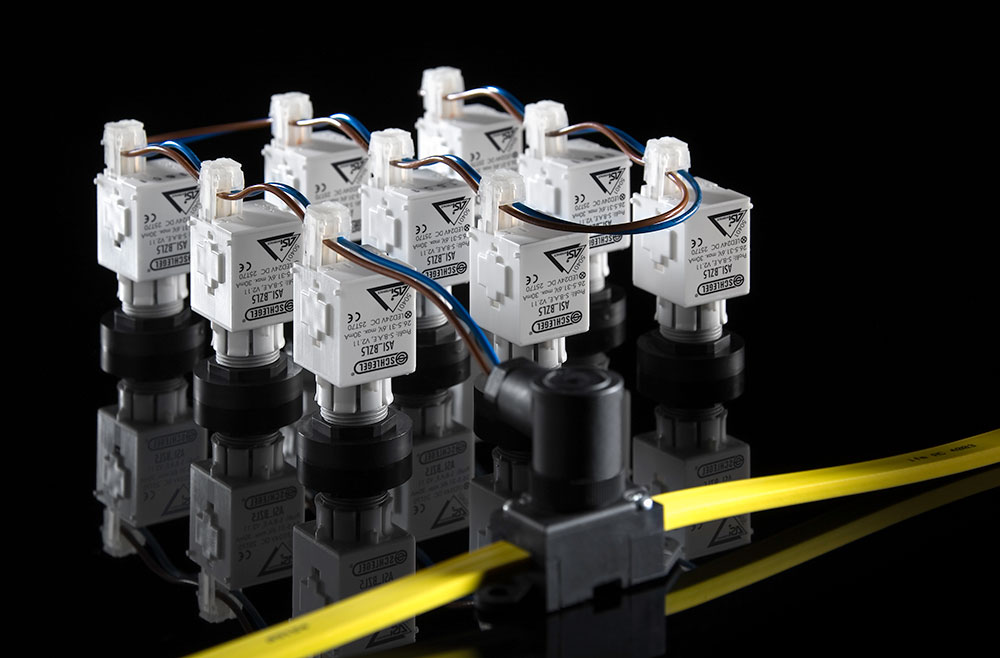

Conexión de los esclavos
Los esclavos se conectan a través de un conector de 2 polos (paso 3,96mm) con codificado para evitar fallo por polaridad incorrecta. La conexión se efectua de forma rápida por deplazamiento de aislante.
Especificación del cable
El cable de conexión debe cumplir los siguientes requisitos:
Cable de conexión recomendado: Cable „ASI_SL2AWG18“

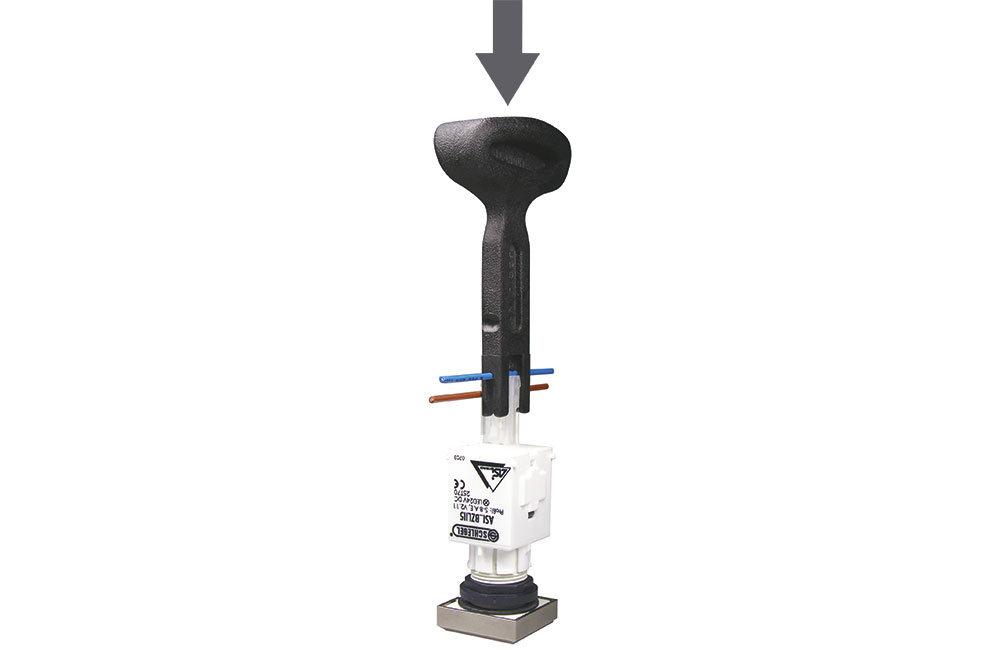

Conexión con prensa de conexión
Los cables individuales se conectan a la cámara de contactos con ayuda de una herramienta de presión “ASI_ MRT” que realiza una conexión por desplazamiento de aislante. Recomendación:usando además la caperuza “ASI_K2” se obtiene una Buena Resistencia antitracción.
Aviso: Se debe tener en cuenta la codificación de colores en la conexión; lleva asociada la polaridad Marrón: ASI+ / Azul: ASI-
Conexión al cable rígido ASI
Como paso entre el cable de 2 hilos ASI (AWG18) y el cable rígido existen distintas variantes .
Direccionamiento del esclavo
Cada esclavo ASI recibe una dirección individual con la que es reconocido por el maestro. El rango de direcciones es : 1ª - 31A y 1B - 31B (esclavos A/B, Version 2.1). La dirección 0 tine una propósito especial. En función de los medios empleados el direccionamiento se puede realizar antes o después del montaje.
Formas de direccionamiento
1. cable de direccionamiento y equipo de direccionamiento
El direccionamiento se realiza con un equipo portátil, en el que el esclavo se conecta con el cable especial “ASI_PK500M12” directamente al equipo. La posición del equipo portátil en la estructura de bus ASI es independiente de la dirección a signar.
2. Direccionamiento por controladores de bus ASI de diversos fabricantes de autómatas. Se permiten las siguientes funciones:
Aviso:
