Überlistsicherheit bei Not-Halt / Not-Aus-Schaltern – Sicherheit, die nicht manipuliert werden kann
Überlistsichere Not-Halt- und Not-Aus-Schalter, wie z. B. Not-Halt-Pilzdrucktaster, sind zentrale Sicherheitskomponenten in Maschinensteuerungen und industriellen Anlagen. Anders als einfache Not-Schalter verhindern sie Manipulation, Fehlfunktionen und unbeabsichtigtes Umgehen. In kritischen Anwendungen wie Maschinenbau, Robotik, Verpackungstechnik oder Förderanlagen garantieren sie, dass im Notfall eine Maschine zuverlässig gestoppt wird.
In diesem Artikel erfahren Sie, was überlistsichere Schalter ausmacht, wie sie technisch umgesetzt werden, warum sie für moderne Anlagen entscheidend sind und in welchen Anwendungsfällen sie besonders relevant sind.
Was bedeutet „überlistsicher“?
Ein Not-Halt oder Not-Aus Schalter gilt als überlistsicher, wenn seine Sicherheitsfunktion nicht durch Manipulation verloren gehen kann. Normale Schalter können theoretisch „überlistet“ werden – z.B. durch bewusstes Betätigen und Einrasten des Pilzknopfs ohne, dass die Kontakte geöffnet werden. Dies wird bei überlistsicheren Geräten, wie von der Norm EN 60947-5-5 gefordert, zuverlässig verhindert.
Technische Umsetzung der Überlistsicherheit
Mechanische Zwangsführung
Bewegungen des roten Pilzkopfes werden direkt auf die Kontakte übertragen. Federn oder Gummielemente, die im Fehlerfall versagen könnten, werden vermieden.
Durch geeignete mechanische Maßnahmen muss sichergestellt sein, dass der Pilzknopf des Not-Halts erst dann verriegelt, wenn die Kontakte zuverlässig betätigt wurden. Umgekehrt dürfen die Kontakte nur dann auslösen, wenn gewährleistet ist, dass der Pilzknopf dann auch sicher verriegelt.
Warum Überlistsicherheit entscheidend ist
Überlistsichere Schalter sind erforderlich, denn sie...
erkennen Manipulationsversuche,
bringen die Anlage in einen sicheren Zustand,
erfüllen Normen: Sie entsprechen der DIN EN ISO 13850 zur Steuerung von sicherheitsgerichteten Anwendungen und der EN 60947‑5‑5.
Anwendungsfälle für überlistsichere Schalter
Überlistsichere Not‑Halt‑ und Not‑Aus‑Schalter werden überall dort eingesetzt, wo höchste Sicherheitsanforderungen gelten, z. B.:
Robotik: Industrieroboter‑Zellen mit direkten Mensch‑Maschine‑Schnittstellen
Produktion mit hohem Personalaufkommen: Logistik und Intralogistik
In diesen Bereichen verhindern überlistsichere Schalter, dass durch Manipulation eine notwendige Sicherheitsvorkehrung unbeabsichtigt unterlaufen wird.
Überlistsichere Not‑Halt / Not-Aus Schalter von Schlegel – Auswahl, Merkmale und Einsatz
Der Elektrotechnik‑Spezialist Georg Schlegel GmbH & Co. KG aus Dürmentingen bietet ein breites Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen. Dazu gehören auch Not‑Halt‑ und Not‑Aus‑Tastern aus hochwertigem Kunststoff, die speziell auf hohe Sicherheitsanforderungen ausgelegt sind – inklusive überlistsicherer Varianten.
Was Schlegel‑Lösungen auszeichnet
Zertifizierte Sicherheit: Schlegel‑Not‑Halt‑ und Not‑Aus‑Schalter sind nach den relevanten Normen EN 60947‑5‑5 und DIN EN ISO 13850 zertifiziert und TÜV‑geprüft.
Zwangsöffnende Kontaktblöcke: Die Kontakte sind zwangsöffnend nach IEC 60947‑5‑1 ausgelegt und sowohl ein‑ als auch zweikanalig verfügbar – ein wesentlicher Bestandteil sicherer Not-Halt-Lösungen.
Robuste Bauformen: Schutzarten von IP65 bis IP69K machen die Schalter geeignet für anspruchsvolle Industrieumgebungen.
Vielseitige Varianten: Schlegel bietet unterschiedliche Geometrien, Abmessungen und Entriegelungsarten (Drehentriegelung oder Zugentriegelung) und Kombinationen mit AS‑Interface‑Safety@Work an.
Selbstüberwachende Kontaktgeber: Diese erkennen Fehler wie lose Montage oder mechanische Beschädigung und lösen in solchen Fällen automatisch das Not‑Aus‑Signal aus.
Beschriftung: Die Schalter von Schlegel bieten standardisierte Beschriftungsoptionen („NOT-AUS“, Symbol), um schnelle Erkennung und normgerechte Bedienung zu gewährleisten.
Konkrete Produkte als Beispiele

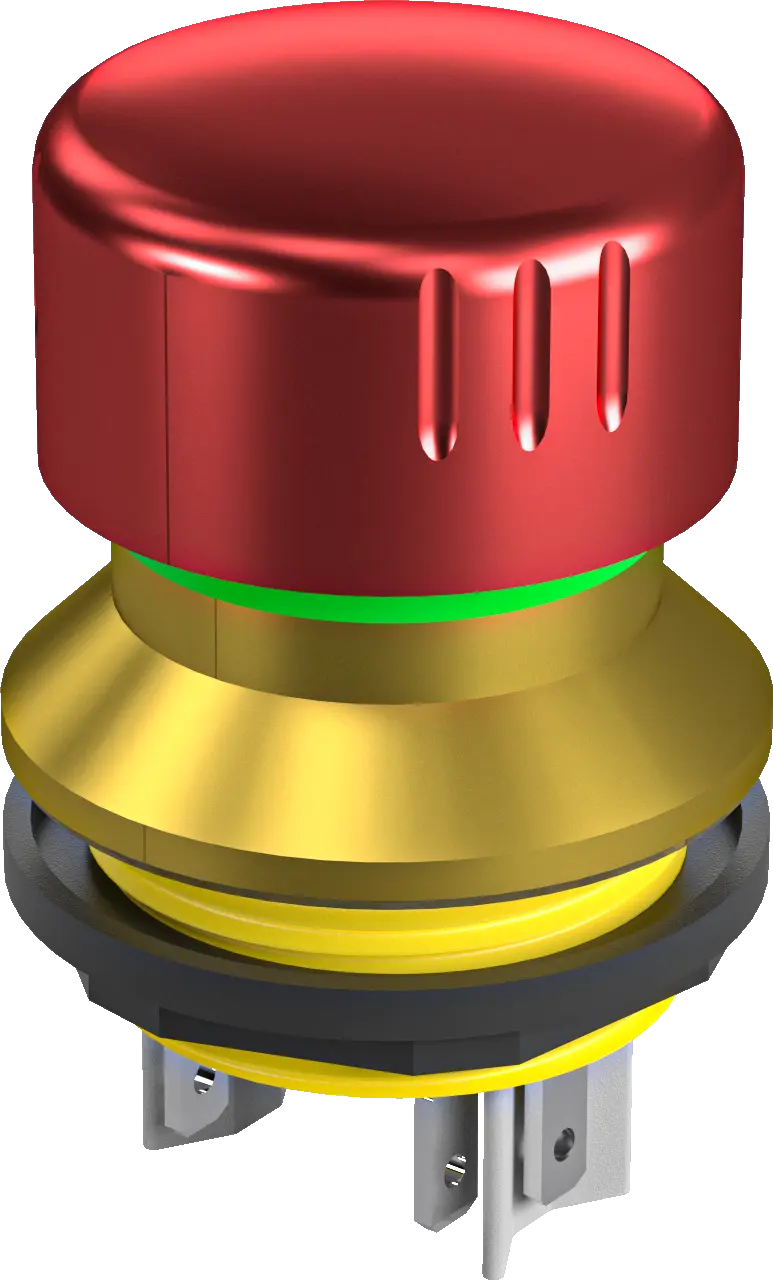

Not-Halt-Pilzdrucktaster FRVKOO / FRVKOOI: Runde Nothalt oder Notaus Schalter aus der SHORTRON‑Serie mit überlistsicherer Ausführung, Schutzarten IP65/IP67, mechanischer Lebensdauer von mehreren zehntausend Schaltspielen und Normkonformität.

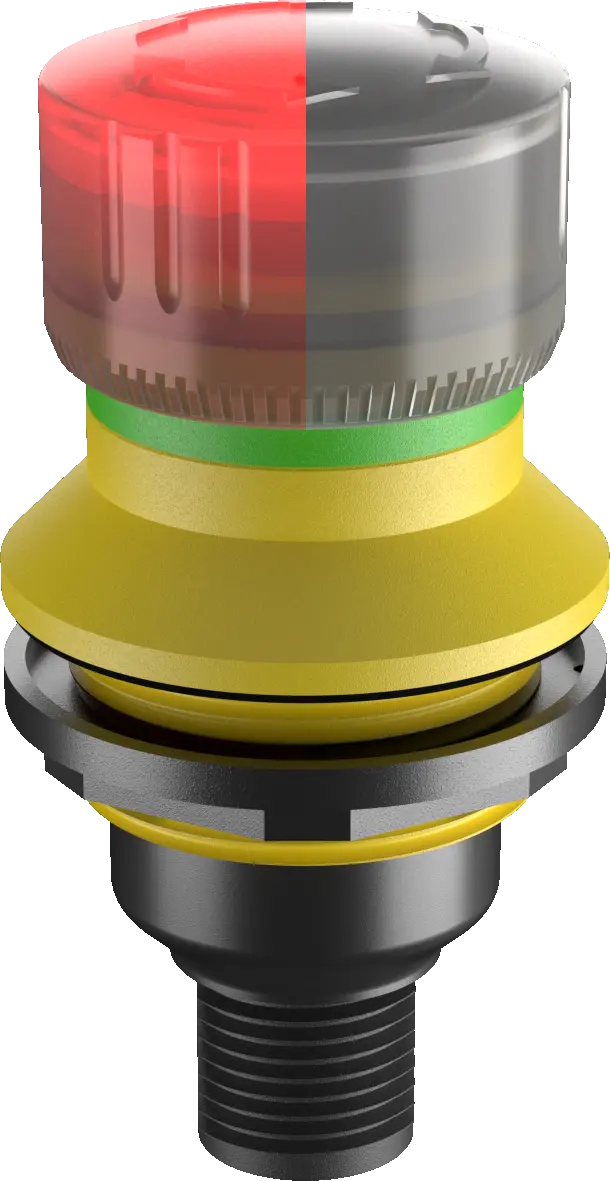

Weitere Varianten: Es gibt auch beleuchtete Versionen mit Statusanzeige (aktiv/inaktiv), um die Erkenn‑ und Bedienbarkeit zu verbessern.
Zusammenfassung
Überlistsichere Not-Halt- und Not-Aus-Schalter verhindern, dass Sicherheitsfunktionen umgangen werden, und gewährleisten zuverlässigen Schutz von Mensch, Maschine und Prozess. Sie bieten höhere Betriebssicherheit als Standardgeräte, erfüllen Normen wie EN ISO 13850 und EN 60947‑5‑5 und sind unverzichtbar in industriellen Anlagen.
