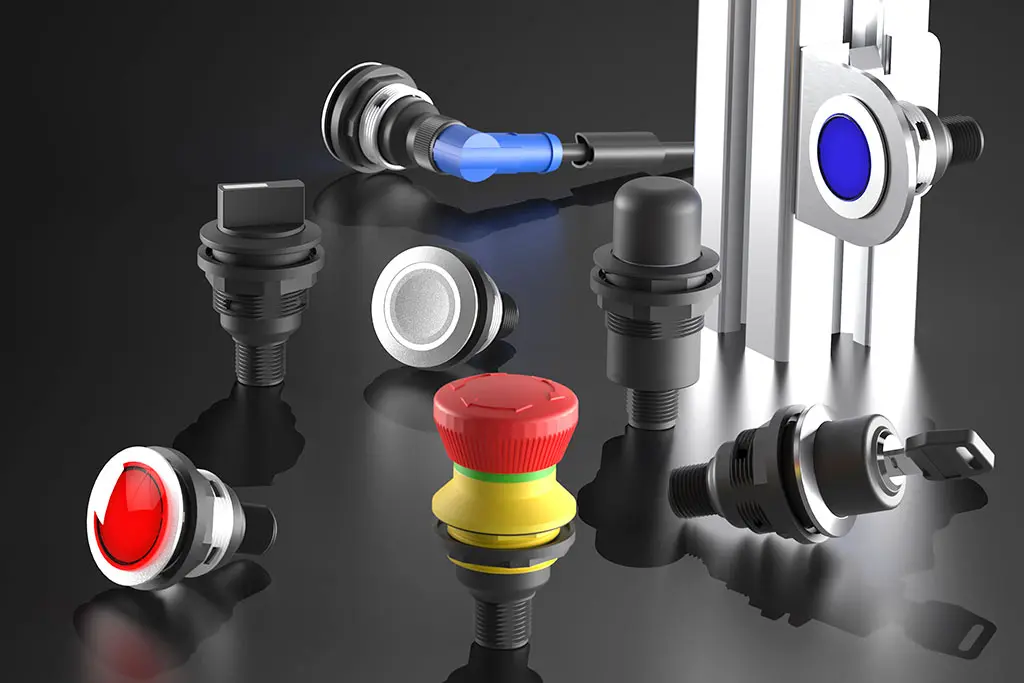

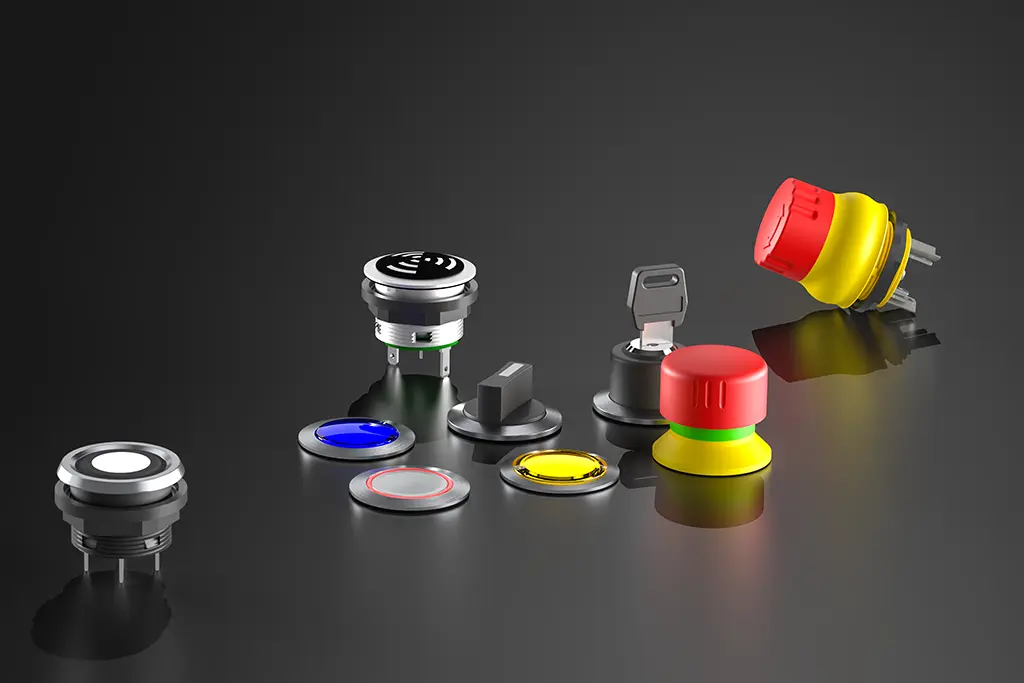

SHORTRON® connect
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 2,3 mm
Schutzart*: IP65/IP67 frontseitig
IP65/IP67 rückseitig

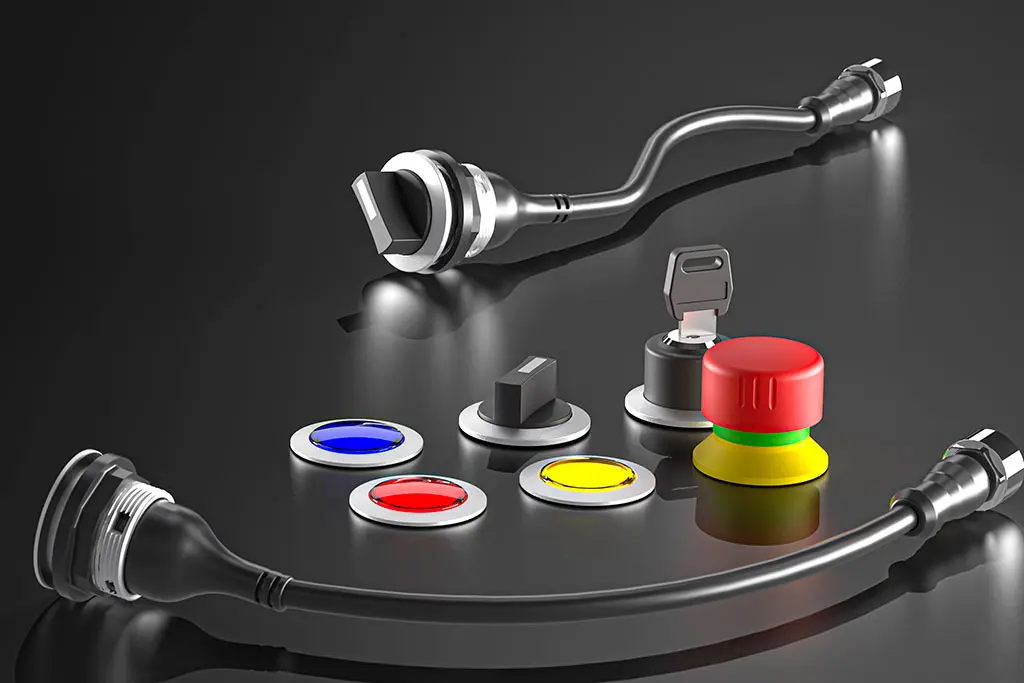

SHORTRON® M12
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 2,3 mm
Schutzart*: IP65/IP67 frontseitig
IP65 rückseitig
SHORTRON®
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 2,3 mm/1,8 mm
Schutzart*: IP65/IP66/IP67/IP69K
SHORTRON® Zwischenbau
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 2,3 mm/1,8 mm
Schutzart*: IP65/IP66/IP67/IP69K

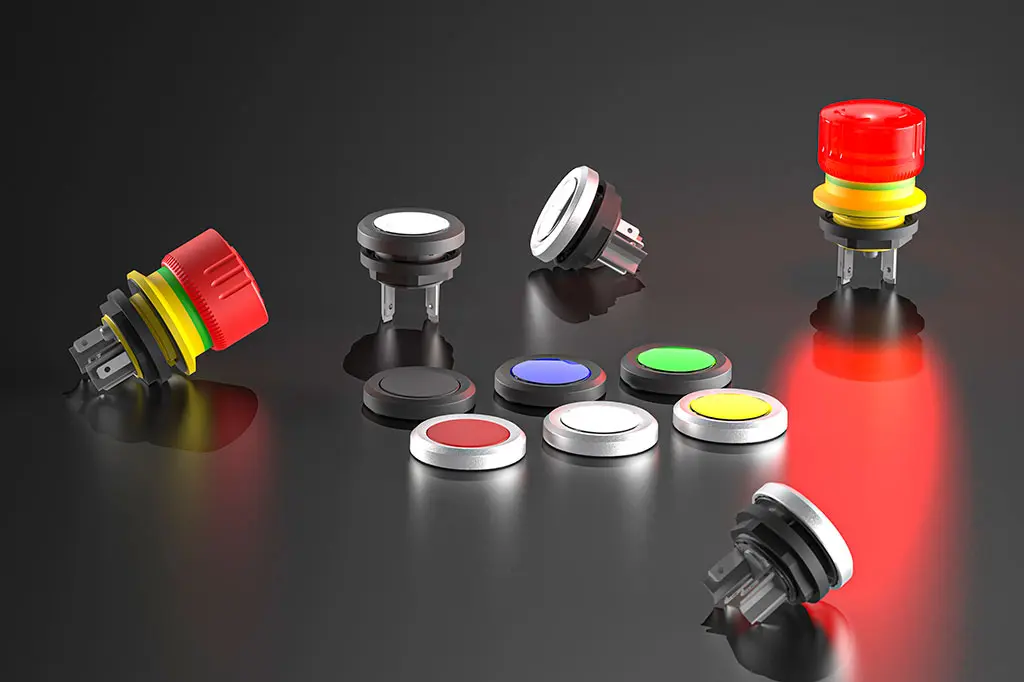

mYnitron®
Frontabmessung: Ø 23,5 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 4 mm
Schutzart*: IP65/IP67
IP65/IP67/IP69K (Not-Halt)

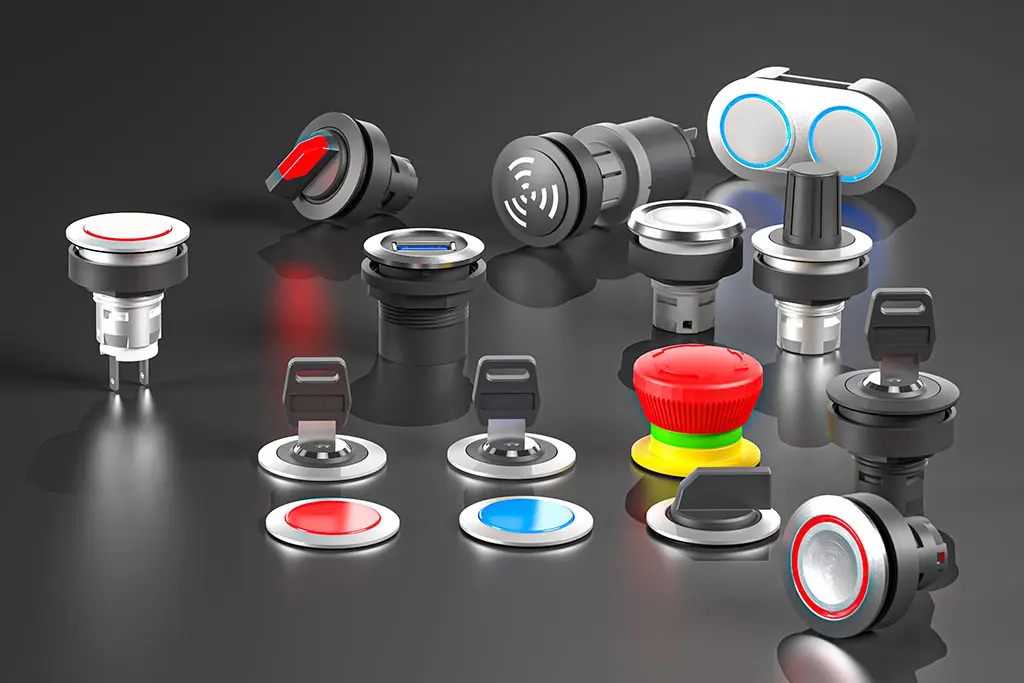

RONTRON-R-JUWEL
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 3 mm
Schutzart*: IP65/IP66/IP67/IP69K
RONTRON-Q-JUWEL
Frontabmessung: 28 x 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 3 mm
Schutzart*: IP65

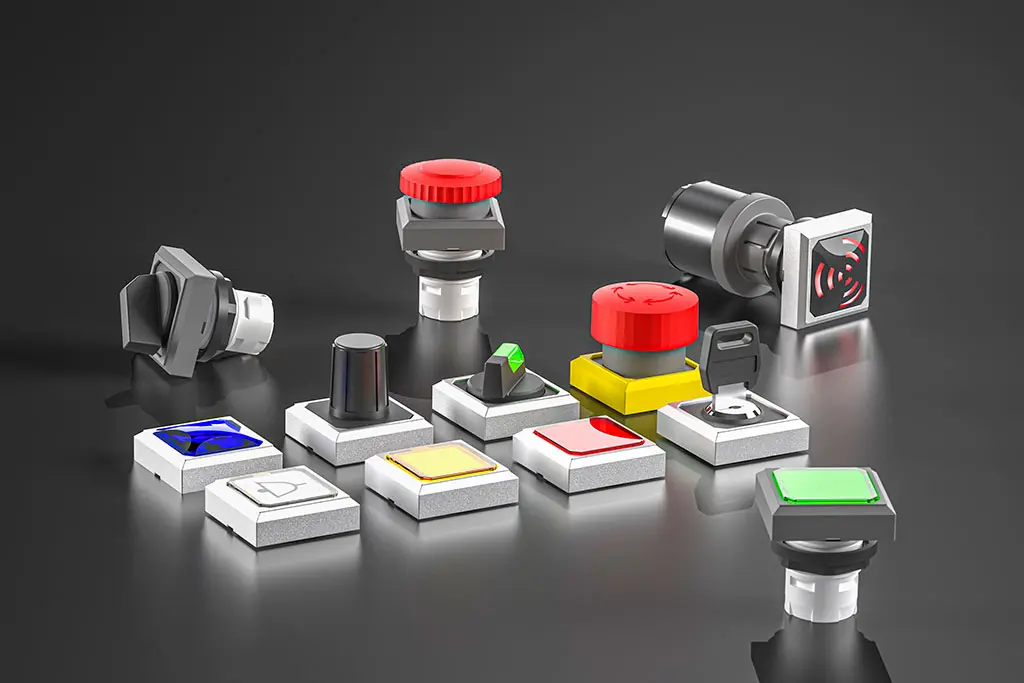

OKTRON®
Frontabmessung: 25 x 25 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 7,5 mm
Hub: 3 mm
Schutzart*: IP65
IP65/IP67 (Not-Halt)

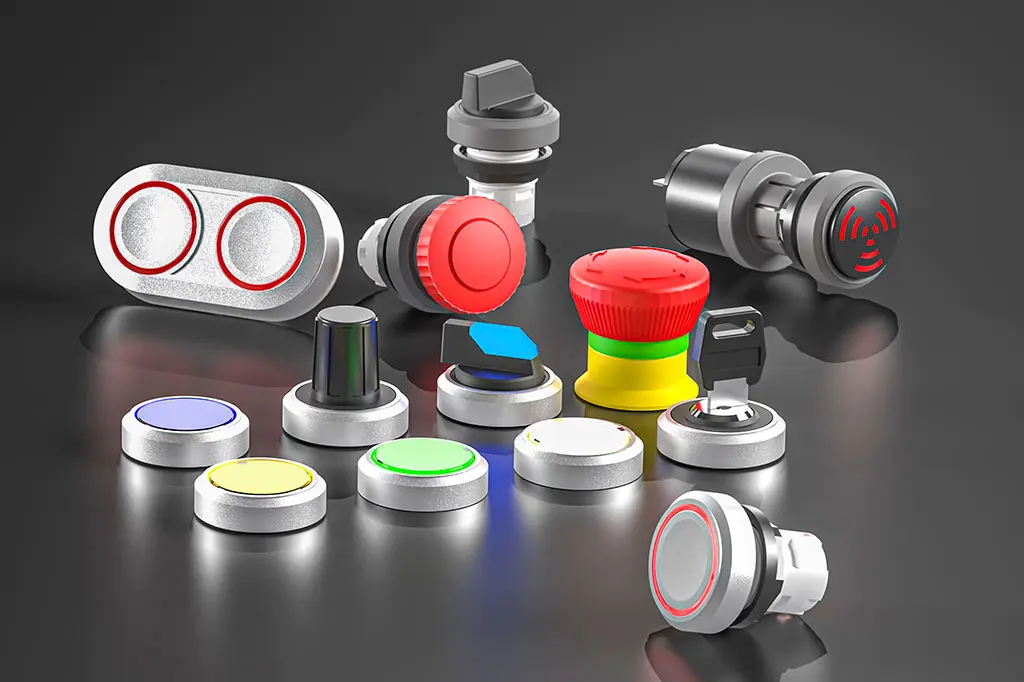

OKTRON®-R
Frontabmessung: Ø 25 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 7 mm
Hub: 3 mm
Schutzart*: IP65
IP65/IP67 (Not-Halt)

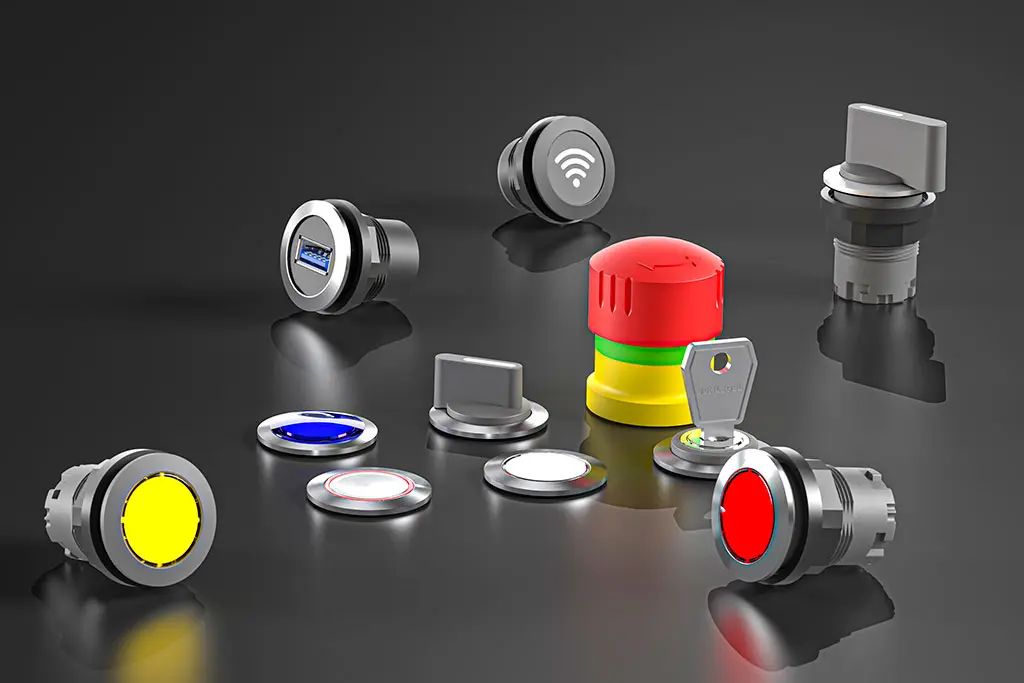

RONDEX-JUWEL
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2 mm
Hub: 6 mm
Schutzart*: IP65/IP67
IP65/IP67/IP69K (Not-Halt)

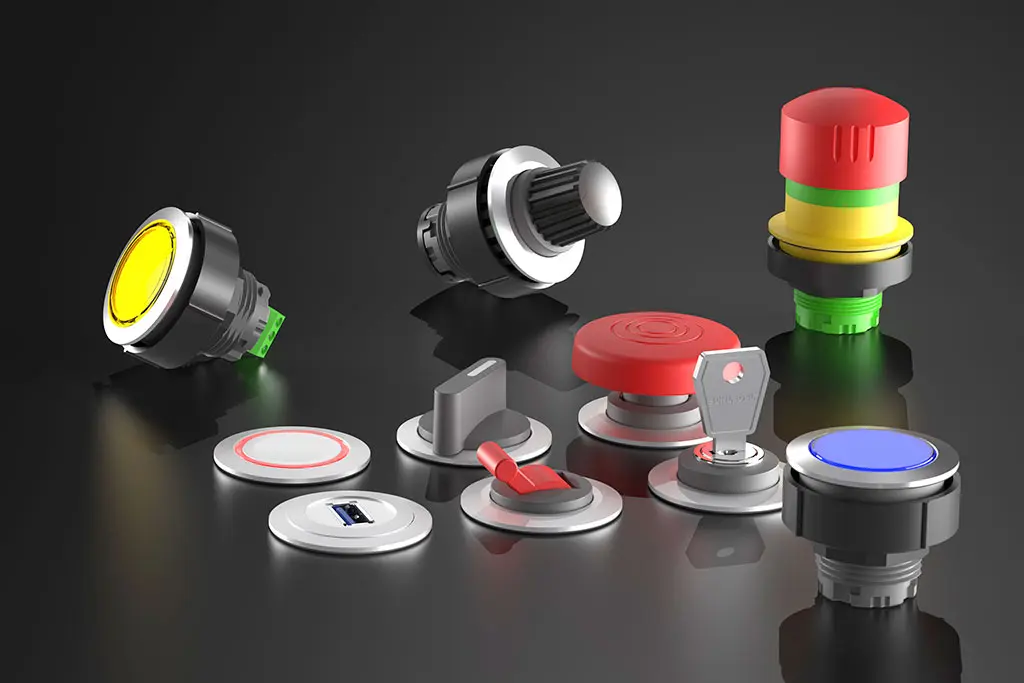

KOMBITAST®-R-JUWEL
Frontabmessung: Ø 36 mm
Einbauöffnung: Ø 30,5 mm
Frontrahmenhöhe: 2,7 mm
Hub: 6 mm
Schutzart*: IP65/IP67/IP69K

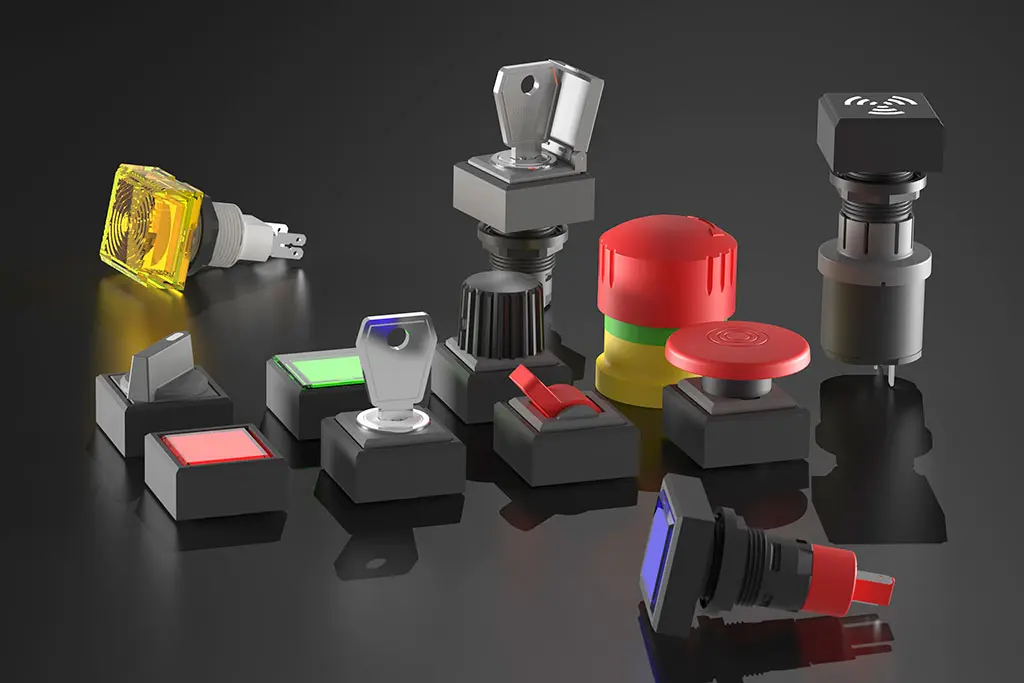

QUARTRON®
Frontabmessung: 25 x 25 mm
Einbauöffnung: Ø 16,2 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP67

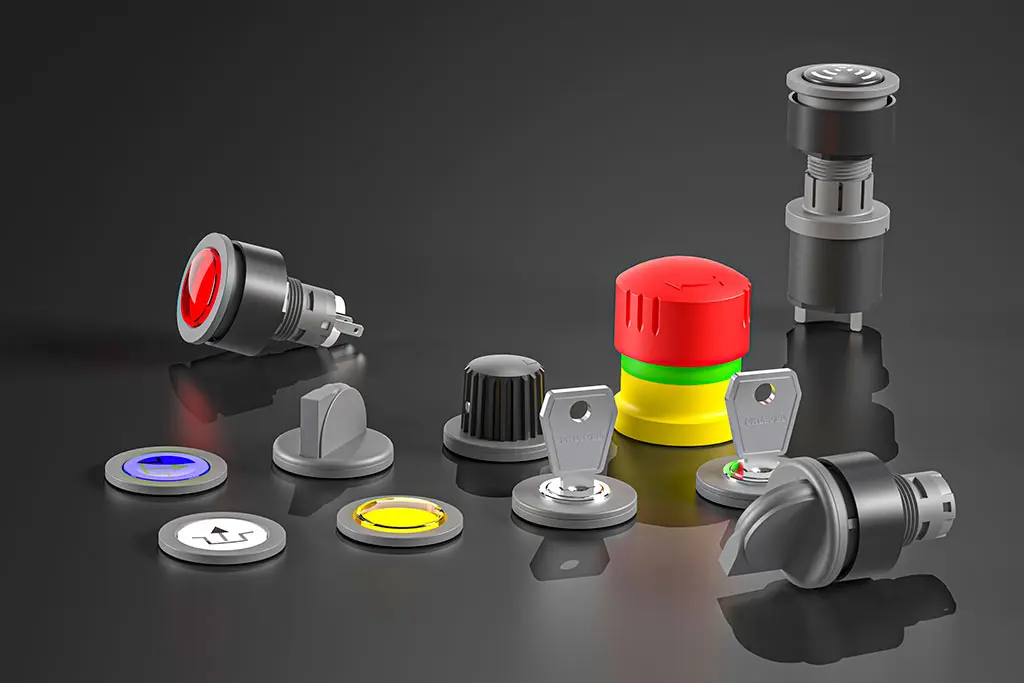

RX-JUWEL
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 2,6 mm
Hub: 6 mm
Schutzart*: IP65/IP67

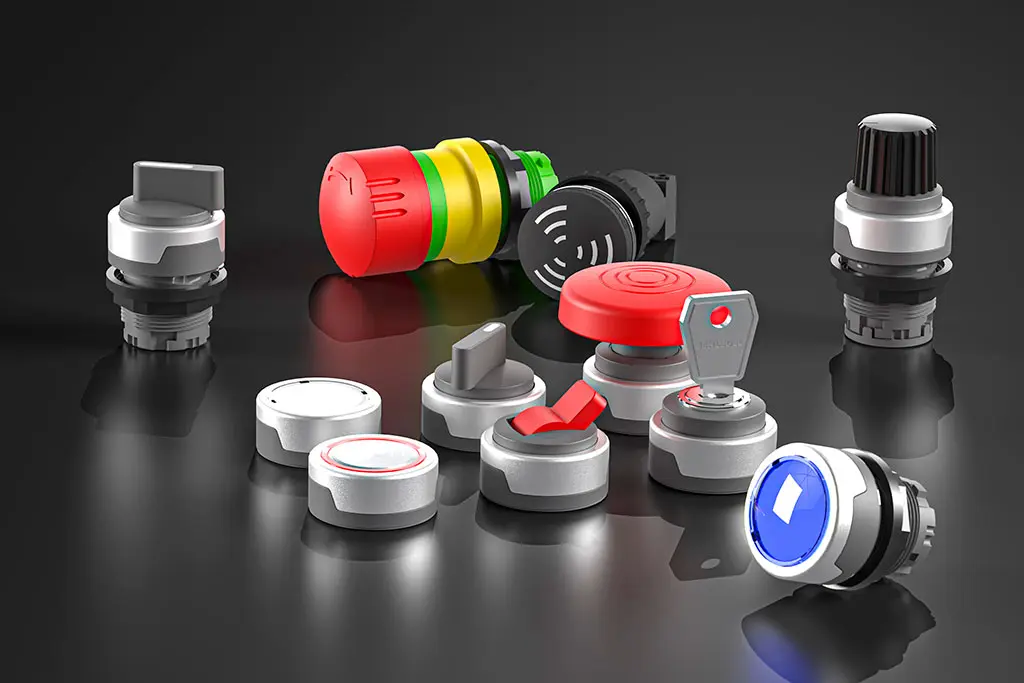

RONDEX-M
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP67

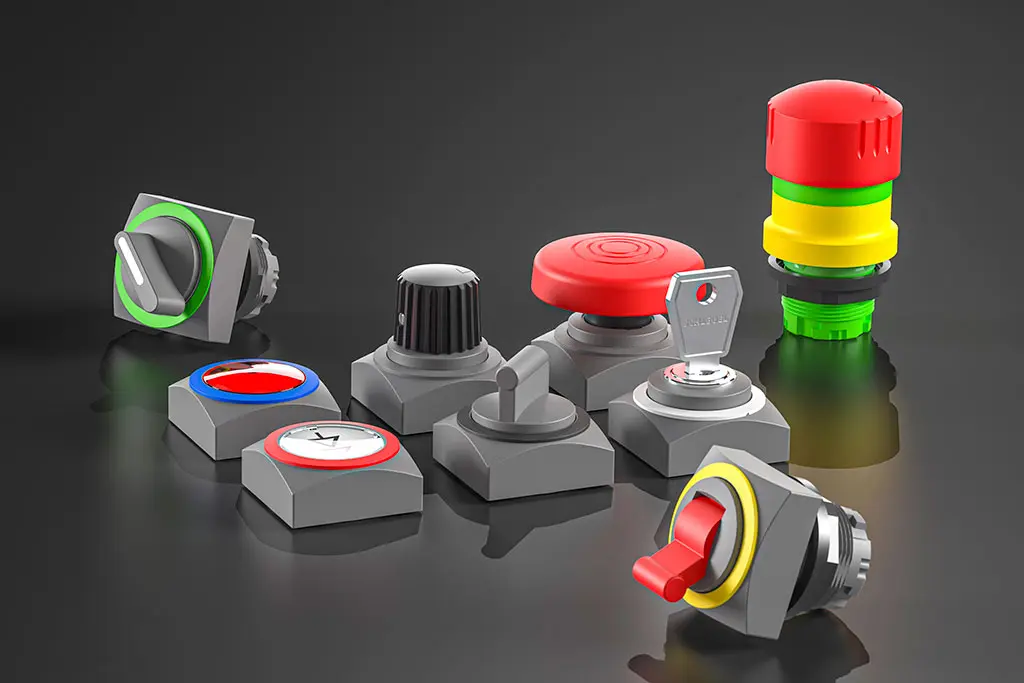

QUARTEX®-R
Frontabmessung: 30 x 30 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP67

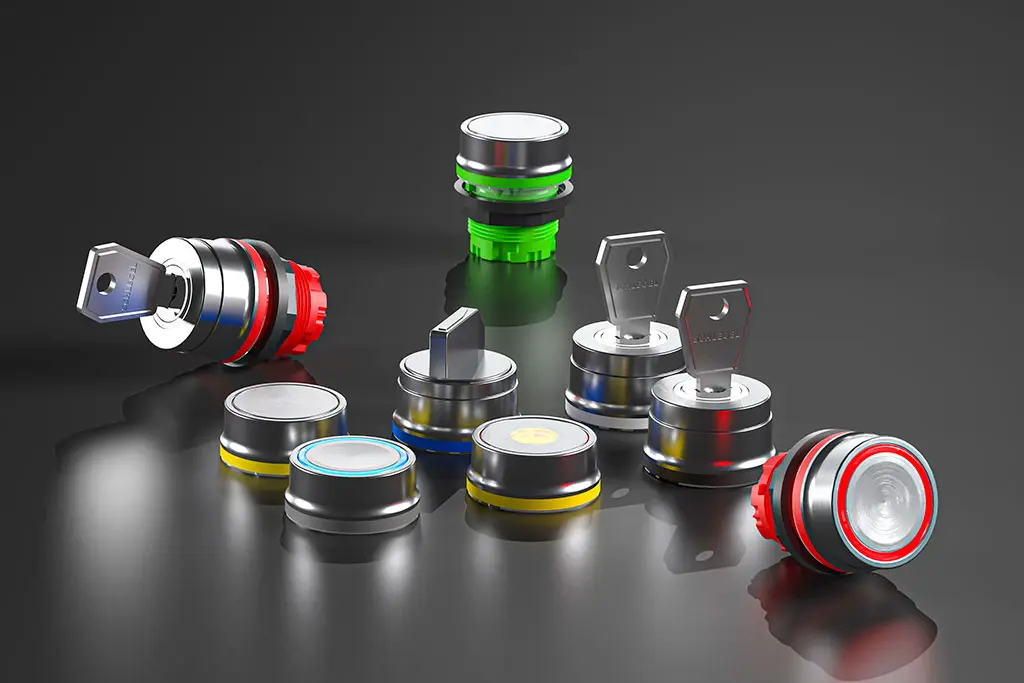

RVA
Frontabmessung: Ø 28 mm
Einbauöffnung: Ø 22,3 mm
Frontrahmenhöhe: 12 mm
Hub: 6 mm
Schutzart*: IP65/IP69K

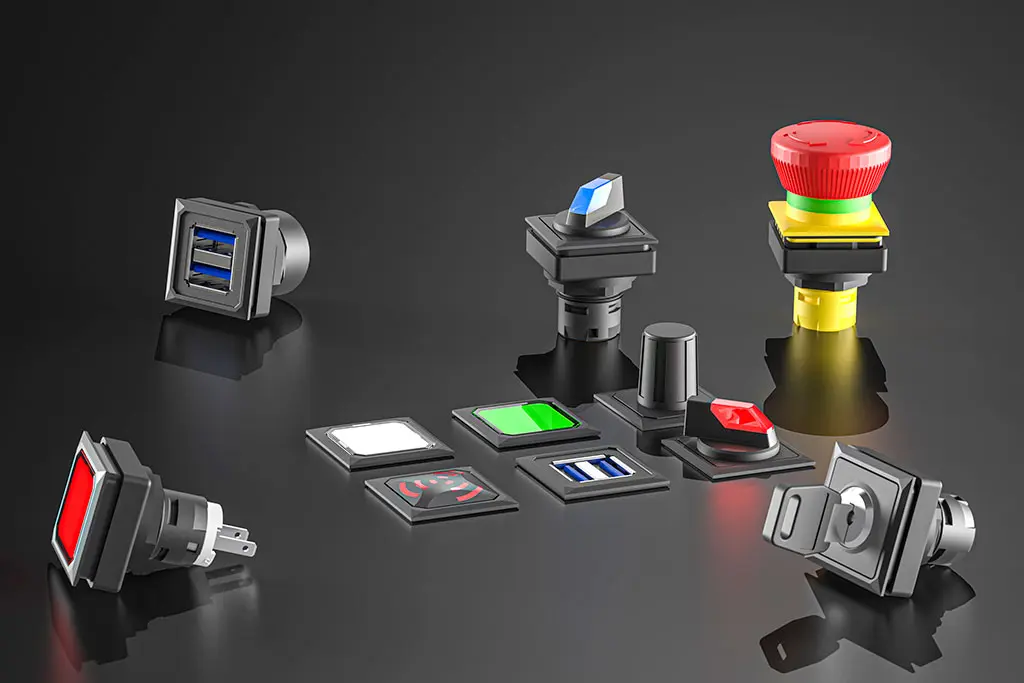

OKTRON®-JUWEL
Frontabmessung: 25 x 25 mm
Einbauöffnung: 23,1 x 23,1 mm
Frontrahmenhöhe: 2 mm
Hub: 3 mm
Schutzart*: IP65/IP66/IP67/IP69K

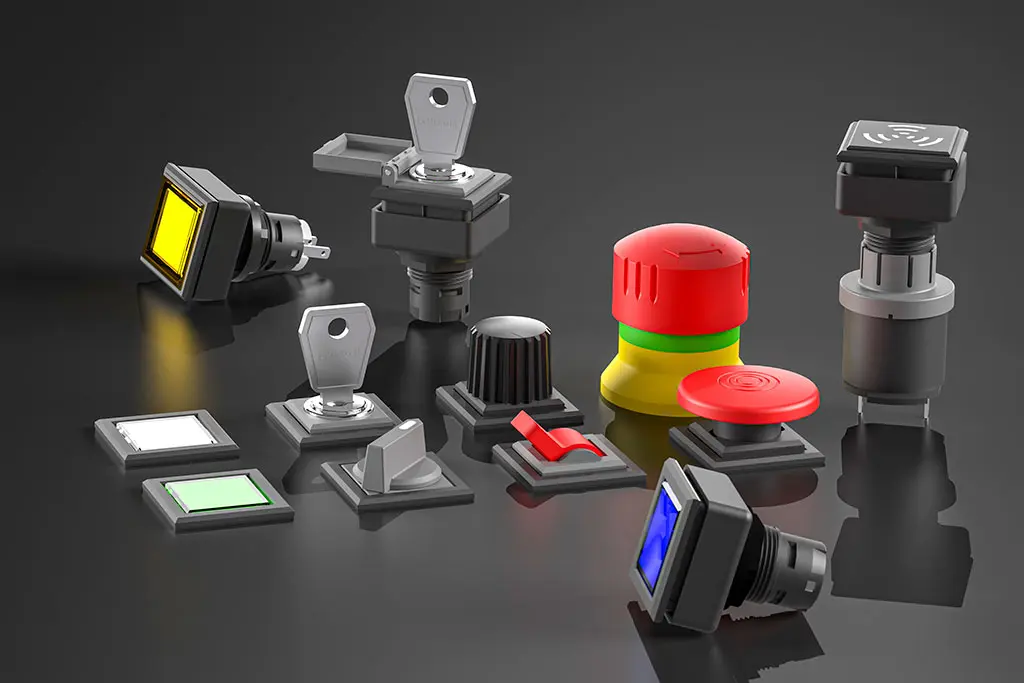

QUARTRON-JUWEL®
Frontabmessung: 27 x 27 mm
Einbauöffnung: 24 x 24 mm
Frontrahmenhöhe: 2,5 mm
Hub: 6 mm
Schutzart*: IP65/IP66/IP67

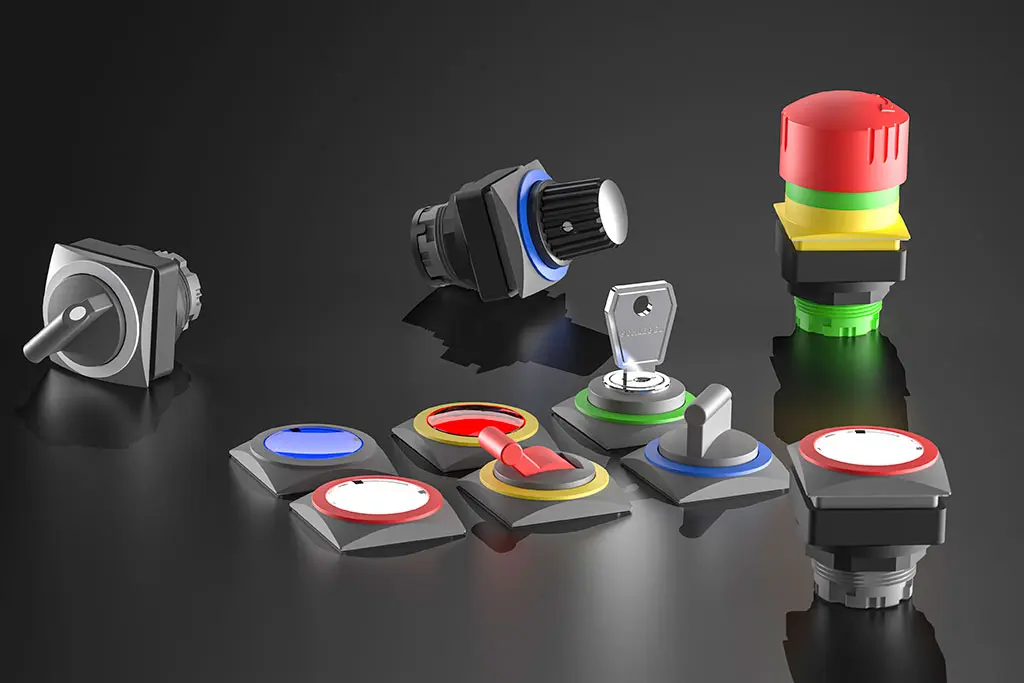

QUARTEX®-R-JUWEL
Frontabmessung: 30 x 30 mm
Einbauöffnung: 26 x 26 mm
Frontrahmenhöhe: 6 mm
Hub: 6 mm
Schutzart*: IP65/IP67
* mögliche Schutzarten, abhängig vom jeweiligen Artikel
Unser Produktspektrum an Befehls- und Meldegeräte
Drucktaste
Drucktaster sind zuverlässige Bedienelemente für Maschinen, Anlagen und Schaltschränke. Sie ermöglichen eine sichere und präzise Steuerung industrieller Prozesse. Industrielle Drucktaster von SCHLEGEL stehen für robuste Qualität, hohe Schutzarten und vielseitige Einsatzmöglichkeiten.
weitere Informationen finden Sie hier
Schlüsselschalter
Schlüsselschalter von SCHLEGEL ermöglichen eine kontrollierte und sichere Freigabe von Maschinen- und Anlagenfunktionen. Sie werden überall dort eingesetzt, wo Bedienvorgänge bewusst autorisiert werden müssen. Dank robuster Bauweise, industrieller Qualität und verschiedener Schaltstellungen eignen sich Schlegel Schlüsselschalter ideal für anspruchsvolle Industrieanwendungen.
weitere Informationen finden Sie hier
Wahlschalter
Wahlschalter ermöglichen die sichere Auswahl verschiedener Betriebsarten und Funktionen in Maschinen und Anlagen. Sie werden häufig in Schaltschränken und Bedienfeldern eingesetzt. Wahlschalter von SCHLEGEL überzeugen durch robuste Industriequalität, präzise Schaltfunktionen und vielfältige Ausführungen für den professionellen Einsatz.
weitere Informationen finden Sie hier
Kippbetätiger
Kippbetätiger ermöglichen eine schnelle und intuitive Steuerung von Funktionen in Maschinen und Anlagen. Sie eignen sich besonders für Anwendungen, bei denen Schaltzustände klar erkennbar sein müssen. Kippbetätiger von SCHLEGEL stehen für robuste Verarbeitung, zuverlässige Schaltvorgänge und industrielle Qualität im täglichen Einsatz.
weitere Informationen finden Sie hier
Potentiometer
Potentiometer dienen zur präzisen Einstellung und Regelung von elektrischen Größen in Maschinen und Anlagen. Sie ermöglichen eine feinfühlige Anpassung von Funktionen wie Drehzahl, Leistung oder Helligkeit. Potentiometer von SCHLEGEL überzeugen durch zuverlässige Technik, robuste Ausführung und industrielle Qualität für den professionellen Einsatz.
weitere Informationen finden Sie hier
Leuchtenvorsatz/Meldeleuchten
Leuchtenvorsätze und Meldeleuchten zeigen zuverlässig Betriebszustände, Signale oder Warnhinweise in Maschinen und Anlagen an. Sie sorgen für schnelle Sichtbarkeit und klare Signalisierung. Produkte von SCHLEGEL überzeugen durch langlebige LEDs, robuste Bauweise und vielfältige Einsatzmöglichkeiten in der Industrie.
weitere Informationen finden Sie hier
Akustische Signalgeber
Akustische Signalgeber warnen zuverlässig vor Gefahren oder informieren über Betriebszustände in Maschinen und Anlagen. Sie sorgen für schnelle und deutliche akustische Signale im industriellen Umfeld. Akustische Signalgeber von SCHLEGEL überzeugen durch robuste Bauweise, hohe Lautstärke und langlebige Technik für den professionellen Einsatz.
weitere Informationen finden Sie hier
Schlagtaste/Pilztaste
Schlagtasten (Pilztasten) sind robuste Bedienelemente für Maschinen und Anlagen. Sie ermöglichen eine schnelle und sichere Betätigung selbst in kritischen Situationen. Schlagtasten von SCHLEGEL überzeugen durch langlebige Verarbeitung, hohe Schutzarten und zuverlässige Industriequalität.
weitere Informationen finden Sie hier
Folientaster
Folientaster sind flache, langlebige Bedienelemente für Maschinen und Anlagen mit einer Schutzart IP69K. Sie ermöglichen eine präzise und zuverlässige Steuerung bei geringem Platzbedarf. Folientaster von SCHLEGEL überzeugen durch robuste Verarbeitung, einfache Integration in Bedienfelder und vielseitige Einsatzmöglichkeiten in der Industrie.
weitere Informationen finden Sie hier
Not-Halt-/Not-Aus-Taster
Not-Halt- und Not-Aus-Taster sorgen für maximale Sicherheit in Maschinen und Anlagen. Sie ermöglichen das sofortige Abschalten im Notfall und erfüllen wichtige Sicherheitsnormen wie ISO 13850. Ideal für Industrie, Maschinenbau und Automatisierung.
weitere Informationen finden Sie hier
Was Schlegel Befehlsgeräte auszeichnen:
25 Baureihen für maximale Flexibilität in Kombination und Design. Finden Sie die perfekte Lösung für Ihre individuellen Anforderungen.
Vielfältige Einbauöffnungen: Verfügbar in Ø16,2 mm, Ø22,3 mm, Ø30,5 mm sowie 23 x 23 mm, 24 x 24 mm, 26 x 26 mm, 48 x 24 mm.
Hoher Schutzgrad nach IEC/EN 60529: IP65 bis IP69K. Bietet zuverlässigen Schutz gegen Wasser, selbst bei Hochdruck- und Dampfstrahlreinigung. Perfekt für den Einsatz in anspruchsvollen Industrieumgebungen.
Befehlsgeräte für extreme Kälte: Getestet bis -40° Grad. Zuverlässige Funktion auch unter Gefrierbedingungen.
Beleuchtung mit Leuchtdioden und Glühlampen
Individuelle Bezeichnungen mit einer breiten Auswahl an Symbolen und Texten
Große Auswahl an Frontrahmenfarben
Einbaubuchsen als USB, RJ45, FireWire u.a.
Hochwertige Materialien wie Polyamid 6.6 und Polyamid 12 sorgen für Langlebigkeit und Zuverlässigkeit. Gebaut für extreme Bedingungen.
Für die Kontakte kommt massives Hartsilber zum Einsatz; auf Anfrage auch mit Goldauflage möglich
FAQ
Was genau ist ein Befehlsgerät?
Ein Befehlsgerät dient dazu, den Schaltzustand einer Maschine oder Anlage zu ändern. Beispiele hierfür sind Not-Halt-Geräte, Drucktasten, Wahl- und Schlüsselschalter sowie kapazitive Schaltelemente. Einfach ausgedrückt: Steuerung auf Knopfdruck. Warum sind sie wichtig? Sie ermöglichen eine sichere und effiziente Bedienung von Maschinen und Anlagen.
Wie funktionieren Meldegeräte?
Meldegeräte zeigen Zustandsänderungen an Maschinen oder Anlagen an, indem sie ein Lichtsignal abgeben oder einen Ton erzeugen. Typische Beispiele sind optische oder akustische Signalgeber wie Meldeleuchten oder akustische Signalgeber. Wo werden sie eingesetzt? Sie werden häufig in Leitständen und Produktionsanlagen verwendet, um den Betriebszustand anzuzeigen.
Was ist ein Öffner?
Ein Schaltkontakt wird als Öffner bezeichnet, wenn dieser einen elektrische Schaltkreis öffnet und damit unterbricht. Im Ruhezustand ist der Schaltkreis geschlossen und Strom fließt zum Verbraucher. Wird der Schaltkontakt über ein Befehlsgerät betätigt, wird der Schaltkreis geöffnet und der Stromfluss zum Verbraucher unterbrochen.
Was ist ein Schließer?
Ein Schließer schließt einen elektrischen Schaltkreis. Im Ruhezustand ist der Stromfluss unterbrochen; Die Betätigung des Befehlsgeräts schließt den Kreis und versorgt den Verbraucher mit Strom.
Was ist ein Wechsler?
Ein Schaltkontakt wird als Wechsler bezeichnet, wenn dieser den Zustand von zwei Schaltkreisen gleichzeitig ändert. Im Ruhezustand ist der eine Schaltkreis geschlossen, während der andere geöffnet ist. Wird der Schaltkontakt über ein Befehlsgerät betätigt, wechselt der Zustand der jeweiligen Schaltkreise in den des anderen: Einer wird geöffnet und gleichzeitig ein anderer geschlossen.
Was ist der Unterschied zwischen Taster und Schalter?
Ein Taster ist kein Schalter: Der Unterschied zwischen Taster und Schalter liegt im Zustand nach einer Betätigung. Ein Taster geht nach dem Betätigen wieder in die Ursprungsposition zurück, während ein Schalter in seiner neuen Position verharrt. Typische Beispiele für einen Taster sind eine Türklingel oder die Maustaste, für einen Schalter das Licht oder der Herd.
